KD-OWTS電纜振蕩波局放測試係統的構成部分及係統軟件介紹
發布日期：2020-07-01 00:00 點擊：
国产精品麻豆VA在线播放正大KD-OWTS電纜振蕩波局部放電檢測定位係統包括一體化局放振蕩波單元、測控主機、外部安全控製單元、標準放電脈衝校準器以及配套的附件，詳見圖4-1。
圖4-1 KD-OWTS係統構成
A、一體化局放振蕩波單元 B、測控主機 C、外部安全控製單元 D、標準放電脈衝校準器
5.1一體化局放振蕩波單元
KD-OWTS一體化局放振蕩波單元構成如下：
高壓恒流蓄能裝置及控製單元；
高壓無局放振蕩電感；
局放耦合/分壓器；
高壓固態開關；
連接麵板。
5.2測控主機
測控主機協調整個係統的運行，通過無線網絡控製高壓恒流源升壓蓄能，控製高壓固態開關閉合並采集、存儲和分析分壓器/耦合器采集的局放振蕩波信號和局放信號。測控主機運行的測試係統軟件界麵如圖4-2。

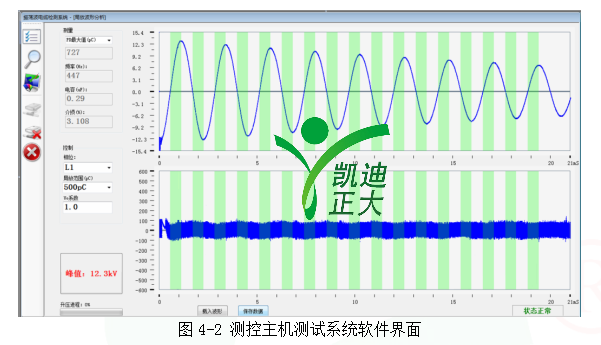

圖4-2 測控主機測試係統軟件界麵
5.3外部安全控製單元
KD-OWTS連接試品進行試驗時，必須連接外部安全控製單元，相關描述詳見3.4。
5.4標準放電脈衝校準器
標準放電脈衝校準器內置鋰電池，充電和開關/指示燈麵板如圖4-3所示：
A、充電：校準器內置鋰電池，可通過隨機配置的9V電源適配器進行充電，充電時開關/指示燈閃亮，電池充滿後，開關/指示燈常亮；
B、開關/指示燈：正常使用時，輕觸開關，打開校準器電源，指示燈亮，使用完畢後，輕觸開關，關閉校準器電源，指示燈滅。

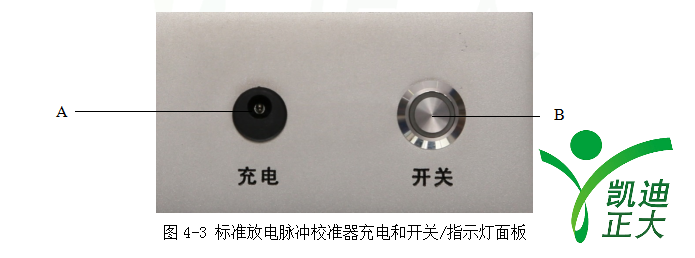

圖4-3 標準放電脈衝校準器充電和開關/指示燈麵板
A、電池充電接口（9V適配器） B、電源開關/指示燈
標準放電脈衝校準器提供20pC～100nC共十二檔標準放電脈衝，量程調節麵板如圖4-4所示。使用時，首先通過量程選擇開關選擇pC或nC量程，然後通過檔位選擇旋鈕選擇相應的檔位。當量程選擇開關處於“pC”位置時，檔位選擇讀數為內圈（黑色）刻度，單位為pC；當量程選擇開關處於“nC”位置時，檔位選擇讀數為外圈（紅色）刻度，單位為nC。
圖4-4 標準放電脈衝校準器麵板
A、量程選擇開關 B、檔位選擇旋鈕
5.5配套附件

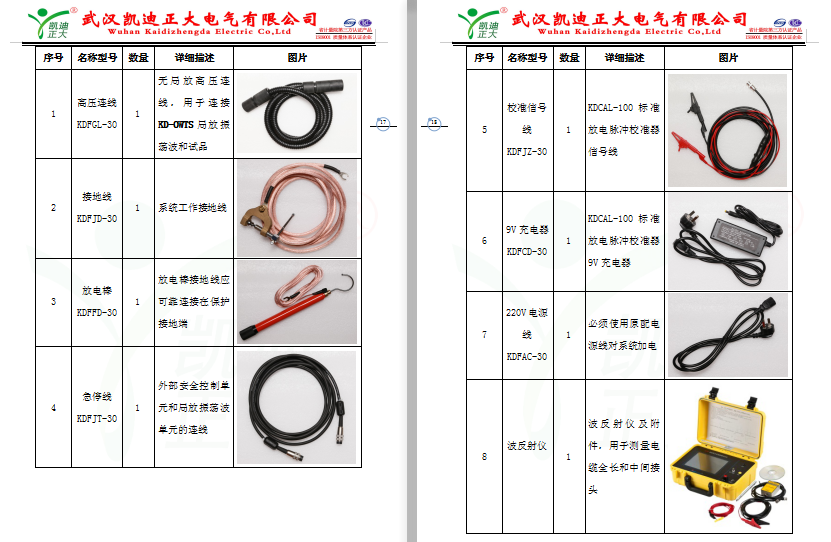

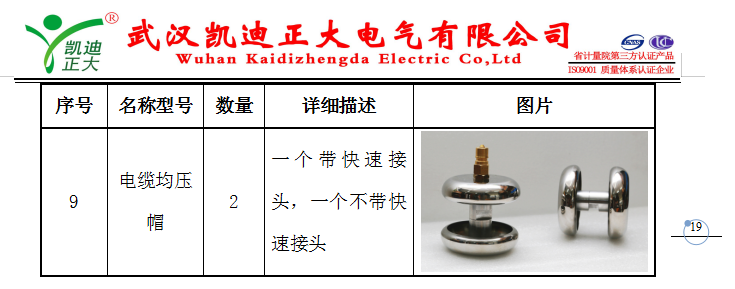

KD-OWTS配套附件如表4-1，現場試驗時必須使用係統原配高壓連線、電源線和接地線進行連接，如線纜有缺損，需聯係廠家維修。
六、測試係統軟件
6.1總述
KD-OWTS局放振蕩波狀態檢測係統軟件分為測試係統軟件和數據分析軟件，本手冊主要描述測試係統軟件功能和使用方法，數據分析軟件詳見《KD-OWTS數據分析軟件操作手冊》。
KD-OWTS 測試係統軟件主要由被這測電纜信息、局放校準和振蕩波試驗三個部分構成如圖5-1所示，以下章節詳細描述各個部分的功能。
I. 被測電纜信息： 5.2章
II. 局放校準： 5.3章
III.振蕩波試驗： 5.4章
測試係統啟動界麵如圖5-1所示，軟件啟動時，會自動連接振蕩波主機，如連接成功，“連接振蕩波主機”按鈕變灰，“斷開振蕩波主機”按鈕變亮，同時狀態欄會有連接成功的提示。正常試驗時，首先應確認振蕩波主機連接狀態正常，然後依次進行被測電纜信息輸入、局放校準和振蕩波試驗等操作，現場試驗相關詳細操作詳見第6章。

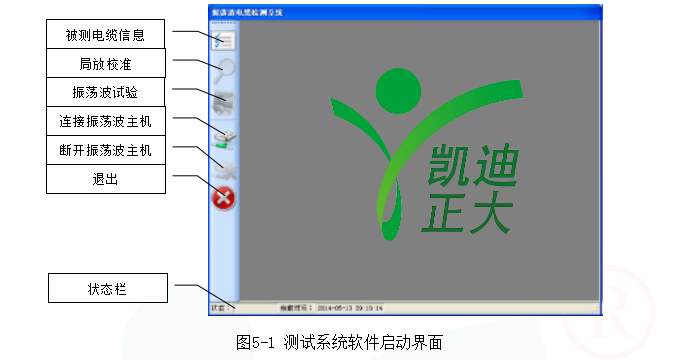

圖5-1 測試係統軟件啟動界麵
6.2被測電纜信息
實際應用時，被測電纜可能由多段電纜通過接頭連接而成，測試之前要確認下列相關信息，如圖5-2所示：
電纜結構包括電纜本體、電纜接頭和電纜終端；
電纜的類型；
電纜的運行時間；
電纜的運行記錄。

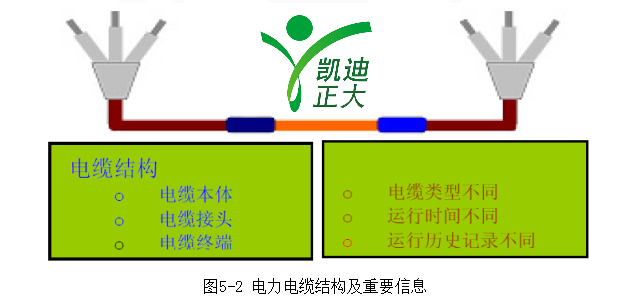

圖5-2 電力電纜結構及重要信息
運行KD-OWTS測試係統軟件，點擊“被測電纜信息”圖標，進入被測電纜信息界麵，如圖5-3所示，軟件提供友好的輸入界麵，現場試驗時應根據軟件提示，填入實際試驗電纜的相關信息，填完後按確認保存。此界麵共有四個按鈕，功能如下
保存：保存對被測電纜信息的修改；
重置：清空被測電纜信息各項數據；
取消: 退出被測電纜信息界麵，不保存對被測電纜信息的修改；
加載：加載係統已存電纜信息。
啟動時，被測電纜信息默認加載最近一次試驗的電纜信息。
圖5-3 被測電纜信息界麵
6.3局放校準
在測試軟件界麵中點擊“局放校準”圖標，進入局放校準界麵如圖5-4所示，局放校準界麵提供20pC~100nC共12檔量程的局放校準，對被測電纜進行校準時，應和標準放電脈衝校準器的量程一一對應。現場振蕩波試驗時，必須對電纜進行校準。

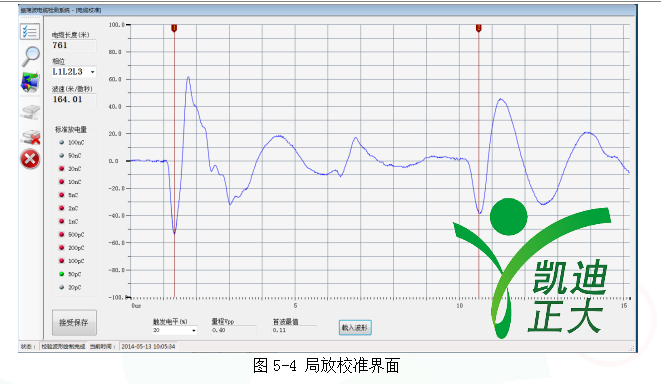

圖5-4 局放校準界麵
6.4振蕩波試驗
在測試軟件界麵中點擊“振蕩波試驗”圖標，進入振蕩波試驗頁麵，如圖5-5所示。在此界麵中可以完成升壓電壓值設定、升壓控製、數據采集、分析、存儲等功能。

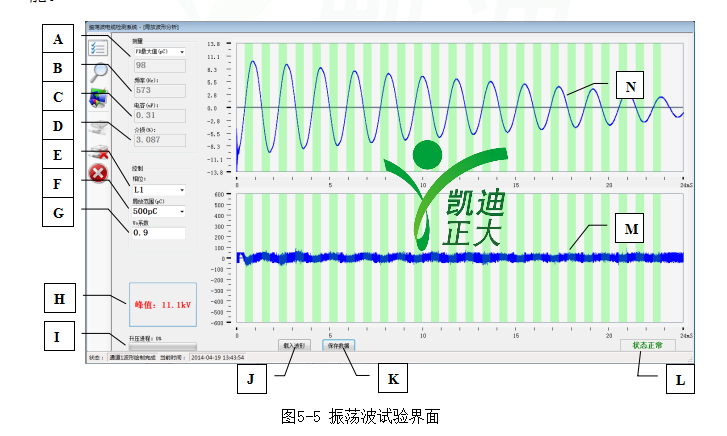

圖5-5 振蕩波試驗界麵
A、局放最大值 B、局放振蕩頻率 C、被測電纜電容值 D、介損值 E、被測電纜相位
F、局放量程 G、升壓電壓設定 H、電壓峰值顯示升壓按鈕 I、升壓進度條 J、波形載入按鈕
K、數據保存按鈕 L、高壓單元狀態 M、局放波形顯示區域 N、振蕩波電壓波形顯示
6.5文件信息
進行振蕩波測試時，軟件所保存的文件列表如圖5-6所示，各種類型文件描述如下：

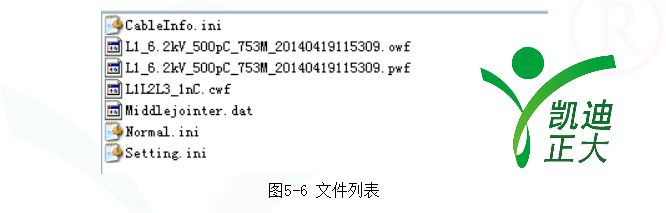

圖5-6 文件列表
CableInfo.ini：被測電纜信息，可以通過被測電纜信息界麵生成和導入。
Middlejointer.dat：被測電纜中間接頭信息。
Normal.ini：被測電纜校準檔位信息。
Setting.ini：此條被測電纜試驗時軟件設置。
Owf文件：局放振蕩波波形文件。
Pwf文件：局放波形文件。
Cwf文件：校準波形文件。
