實驗目的： 掌握沿麵放電的基本概念。 研究介質沿麵放電的基本現象及影響沿麵放電的一些因素。 實驗用儀器設備： 800kV無局放工頻試驗變壓器 JJFB－1交流峰值電壓表 圓柱形、平板式電極和玻璃板

實驗用詳細線路圖或其它示意圖：

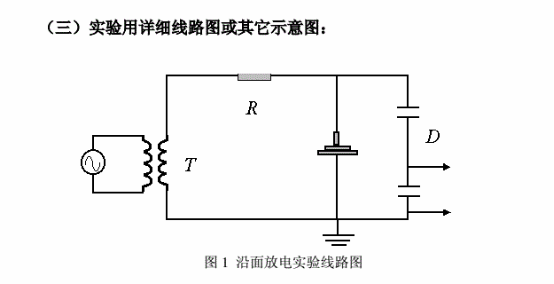

圖1 沿麵放電實驗線路圖

圖2 電極布置

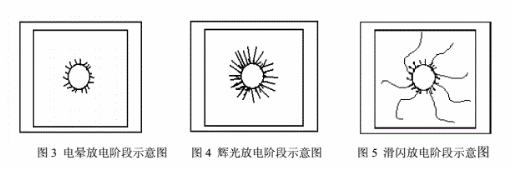

    實驗原理及內容： 沿著氣體與固體介質的分界麵出現的放電現象稱為沿麵放電。沿麵放電發展到貫穿兩極，使整個氣隙沿麵擊穿，稱為閃絡。沿麵放電是一種氣體放電現象，沿麵閃絡電壓比氣體或固體單獨存在時的擊穿電壓都低。 沿麵放電與固體介質表麵的電場分別有很大關係。固體介質處於電極間電場中的形式，有以下三種典型的類型： 1、固體介質處於均勻電場中，固、氣體介質分界麵平行於電場線。這種情況在工程上較少遇到，但實際結構中常會遇到介質處於稍不均勻電場中的情況，此時的放電現象與上述均勻電場中的而又很多相似之處。 2、固體介質處於極不均勻電場中，且介質麵電場具有弱垂直分量，即電場強度平行於介質表麵的分量要比垂直分量要大的多。 3、固體介質處於極不均勻電場中，且介質麵電場具有強垂直分量，即電場強度垂直於介質表麵的分量要比平行於表麵的分量要大的多。 本次沿麵放電實驗屬於上述第3種類型，即固體介質――玻璃處於極不均勻電場中，且介質界麵電場具有強垂直分量。其沿麵放電過程大致可分為三個放電階段：a、當所加電壓還不高時，圓柱形電極附近首先出現淡藍色的光環，即出現電暈放電（圖3）；b、隨著所加電壓的不斷升高，放電區域逐漸變成由許多平行的火花細線組成的光帶，即出現輝光放電（圖4）；c、火花細線的長度隨著電壓的升高而增大，當電壓超過某一臨界值後，放電性質發生變化，出現滑閃放電（圖5）。當電壓再升高一些，放電火花就將到達另一電極，發生沿麵閃絡。 實驗結果的計算及曲線： 圖3 電暈放電階段示意圖 圖4 輝光放電階段示意圖 圖5 滑閃放電階段示意圖

對實驗結果、實驗中某些現象的分析討論： 思考並回答下述問題： 進行高電壓實驗時為什麽要特別注意安全？應采取那些安全措施？

答：因為高電壓實驗中所施加的電壓都很高，危險性極大，如不特別注意安全，很容易發生事故。所以在試驗前，必須預習本次實驗內容，現場實驗聽從指導教師的指揮，嚴緊亂跑亂動。

沿麵放電共有哪幾種類型？各種沿麵放電類型有什麽特點？

答：沿麵放電可分為以下三種典型的類型： 1)、固體介質處於均勻電場中，固、氣體介質分界麵平行於電場線。這種情況在工程上較少遇到，但實際結構中常會遇到介質處於稍不均勻電場中的情況，此時的放電現象與上述均勻電場中的而又很多相似之處。 2)、固體介質處於極不均勻電場中，且介質麵電場具有弱垂直分量，即電場強度平行於介質表麵的分量要比垂直分量要大的多。 3)、固體介質處於極不均勻電場中，且介質麵電場具有強垂直分量，即電場強度垂直於介質表麵的分量要比平行於表麵的分量要大的多。

本次實驗的沿麵放電屬於哪一種放電類型？

答：本次實驗的沿麵放電屬於上題中的第3種類型，固體介質處於極不均勻電場中，且介質麵電場具有強垂直分量，即電場強度垂直於介質表麵的分量要比平行於表麵的分量要大的多。

本次實驗的沿麵放電過程中經曆了哪幾個階段？每個階段各有什麽放電特點？

答：本次實驗的沿麵放電過程經曆了三個放電階段：a、當所加電壓還不高時，圓柱形電極附近首先出現淡藍色的光環，即出現電暈放電；b、隨著所加電壓的不斷升高，放電區域逐漸變成由許多平行的火花細線組成的光帶，即出現輝光放電；c、火花細線的長度隨著電壓的升高而增大，當電壓超過某一臨界值後，放電性質發生變化，出現滑閃放電。當電壓再升高一些，放電火花就將到達另一電極，發生沿麵閃絡。

 提高沿麵閃絡電壓的方法有哪些？

答：提高沿麵閃絡電壓的方法有很多，主要方法如下： 1)、采用屏蔽或屏障，使沿固體介質表麵的電位分布均勻化。 2)、減小比表麵電容，減小固體表麵電阻率。 3)、消除絕緣體與電極接觸麵處的縫隙。 4)、改善高壓電極形狀，使其曲率半徑增大。
