      国产精品麻豆VA在线播放正大KD-214S型電纜識別儀使用說明書

      您的當前位置: 首 頁 - 新聞中心 - 公司新聞

      国产精品麻豆VA在线播放正大KD-214S型電纜識別儀使用說明書

      發布日期:2018-12-19 00:00 點擊:

          国产精品麻豆VA在线播放正大KD-214S型電纜識別儀使用說明書目錄

      一、快速上手   二、產品簡介三、工作原理四、儀器性能指標與功能介紹4.1 性能指標4.2 功能介紹五、測量模式   六、儀器使用6.1 安全測試6.2 發射機使用6.3 接收機使用 七、維護保養八、售後服務九、配置清單


            一、快速上手

      1、安全檢查,測試前將被測電纜斷電,並檢查周圍環境是否安全;

      2、連接發射主機,如圖1.1所示,將電纜兩端鎧裝斷開,並將遠端線芯接地,發射主機紅色測試線接近端線芯,黑色測試線接地,打開發射主機電源(長按Power鍵開/關機)。

      3、接收主機標定,如圖1.2所示,打開接收主機電源(長按鍵開/關機),將柔性線圈套入待識別電纜近端(箭頭方向對準電流方向),短按鍵,根據提示5S內在按1次鍵後接收機自動設置標定值與增益檔位,若接收機增益到最大檔後仍無信號,將複位標定值與增益檔位至初始狀態。

      4、現場識別,如圖1.3所示,將柔性線圈對含有目標電纜的一簇電纜分別測量,找出目標電纜,同樣柔性線圈箭頭方向需對準電流方向;

      5、目標電纜的確定,如圖1.4所示,屏幕下方顯示“提示:電纜識別成功!”,即為目標電纜,如提示電纜反向,可參見6.3-6)-c所述進行判別。




            二、產品簡介


      KD-214S電纜識別儀(以下簡稱識別儀)是用於將某一特定電纜從一簇電纜中識別出來的專用儀器。它在上一代識別儀基礎上增加了液晶顯示,識別結果智能判斷,GPS時間同步等先進技術。

      識別儀由信號發射主機、信號接收主機、信號接收線圈與電纜連線構成。識別儀設計相對上一代產品更加緊湊小巧,攜帶方便。通過GPS時間同步法使發射主機與接收主機時鍾同步,促使判斷結果更加準確;通過內置算法對采樣信號進行有效判斷,並推送識別結果顯示,讓用戶使用起來更加簡單!


            三、工作原理


      為了準確可靠地識別電纜,通過發射主機給被識別電纜加一特殊的信號,該信號被接收主機接收,並通過信號方向、幅值、GPS時間,三個要素甄別出要找的電纜。

      發射主機將與GPS時間同步的,周期性的,單極性電壓脈衝通過發射主機的正極注入到需識別的電纜中,該電纜需在遠端接地,保證有足夠大的電流流過電纜,還需將近端的地線解除懸空,使該電纜中隻有單方向的流出電流,在經大地和其它鄰近電纜的接地鎧裝層回流到發射主機的地端。滿足以上條件的話,待識別電纜與其他電纜的信號特征就明顯區分開來。


      第一:方向性,以識別儀發射主機作參考電流源,流出的電流僅從待識別的電纜通過,而所有其它鄰近電纜中流過的都是返回電流,故電流方向正好與待識別電纜反向;

      第二:幅值,根據基爾霍夫節點電流定律可知,流經其它鄰近電纜的電流與通過大地回流電流的和等於待識別電纜流出的電流,故待識別電纜的電流幅值遠大於其它電纜;

      第三:GPS時間,發射信號以GPS授時時間為參考點,接收時隻判斷相應時間點的脈衝信號,過濾其它幹擾信號。


             接收主機通過柔性感應線圈套在待識別的電纜上,電流流過的電纜產生磁場在傳感器線圈中感應出電壓,該電壓極性由電流方向和傳感器線圈的方向決定。為了得到明顯電流方向的電壓極性,應在待測電纜的近端進行標定,並取正極性的標定值。在顯示屏的右方會保存標定值的幅值與極性(要求為正),在現場進行識別時,隻有電流流出電纜的極性與標定值極性一致,而且幅值與標定值相近,其它電纜極性相反,幅值都會小於標定值的75%。可通過相似度來快速判別:


          當相似度在75%~125%之間、而且極性與標定值一致(默認為正)時為要識別的目標電纜。

           四、儀器性能指標與功能介紹


      儀器裝箱布局圖如下:


                                                                                圖4.1 裝箱布局圖


      4.1 性能指標

      4.1.1 尺寸(長×寬×高):

      保護機箱:520mm×350mm×170mm

      發射主機:195mm×100mm×60mm

      接收主機:204mm×100mm×34mm


      4.1.2 發射主機

              供電電壓:DC11.1V(3節18650鋰電池組)

      充電電壓:DC12.6V

      功    耗:≤3W

              輸出脈衝幅值:≈DC400V

      回路阻抗測量:≤500歐姆

      工作時長:≥12h

      環境溫度:-35℃~+45℃

      環境濕度:≤95%RH


      4.1.3 接收主機

      供電電壓:DC3.7V(1節18650鋰電池)

      充電電壓:DC12.6V(內置4.2V轉換電路)

      功    耗:≤1W

      增益調節:自動

      測量幅值:0.75V~1.25V

      結果推送:文字提示、聲音提示

      工作時長:≥12h

      環境溫度:-35℃~+45℃

      環境濕度:≤95%RH


      4.2 功能介紹

      4.2.1 發射主機

      1)前擋板功能介紹:


       圖4.2 發射主機前擋板

      a.電源開關:長按開關機;

      b.充電口:使用配套DC12.6V的專用充電器;

      c.紅色測試線插座:連接專用4mm紅色測試夾線;

      d.黑色測試線插座:連接專用4mm黑色測試夾線。


      2)顯示界麵介紹:


           圖4.3 發射主機顯示界麵


      a.電池電量:使用前應檢查電池電量是否充足,電量低時應及時充電;

      b.GPS狀態:使用前應在室外空曠處連接GPS,使識別儀發射機與接收機時間同步,GPS三種狀態如下:

      GPS無-未經過GPS時間同步校準,以內部時鍾為基準、間隔發射脈衝信號;

      GPS弱-已經過GPS時間同步信號校準,以GPS時間同步信號為基準發射脈衝信號,由內部時鍾計算間隔;

      GPS良-以GPS時間同步信號為基準、間隔發射脈衝信號;

      c.回路阻抗:為保證接收機能正常識別電纜,回路電阻應盡可能小,最大不應>500Ω;

      d.回路狀況:斷開-回路電阻>500Ω;

      差-回路電阻>200Ω;

      良-回路電阻>20Ω;

      優-回路電流<20Ω。

      e.脈衝時間軸:顯示發射脈衝的幅值狀態、時間間隔;

      f.信息提示:根據要識別電纜的阻抗提示接收主機按要求標定。


      4.2.2 接收主機

      1) 麵板功能介紹


                  圖4.4 接收主機麵板介紹


      a.接收線圈插座:連接柔性線圈傳感器;

      b.按鍵:長按按鍵,開關機;

      短按按鍵2次,標定;

      c.信號指示:輔助提示接收信號顯示;

      d.充電口:使用配套DC12.6V的專用充電器;

      e.蜂鳴器:發聲提示識別信息:

                一長一短“滴聲”--電纜識別成功;

                連續急促短“滴聲”--測量線圈反向。

      2) 顯示界麵介紹:



      圖4.5 接收主機顯示界麵

      a.電池電量:使用前應檢查電池電量是否充足,電量低時應及時充電;

      b.GPS狀態:接收機必須在發射主機經過GPS時間同步校準後才能切換到GPS同步模式,使用前應在室外空曠處連接GPS,使接收主機與發射主機時間同步,接收機GPS三種狀態與發射主機相同,隻是一個是發射一個是接收,以下不在贅述。

      需要說明的是接收機的“發:GPS無”狀態,是在接收機經過GPS時間同步校準後,通過接收到脈衝信號的時間,來判斷發射機發射脈衝的時間是否與GPS時間同步,因此接收機的“發:GPS無”隻有兩個狀態,即“發:GPS無”、“發:GPS良”,隻要發射脈衝信號是以GPS時間同步信號為基準,則顯示“發:GPS良”,即判定發射機GPS時間同步有效。

      c.實時測量幅值:接收到脈衝信號的幅值。

      d.標定取樣幅值:5秒內按鍵2次進行標定,儀器自動根據實時值選取增益檔位:

      當增益檔位低於最高檔時,標定取樣會判斷實時值是否≥0.75V且≤1.25V,如果不符則增加或減小增益,直到實時值符合要求後,取實時值為標定值,同時保存增益檔位;


      當增益檔位達到最高檔,但實時值仍低於0.75V,則取當前實時值作標定值,並保存增益檔位;


      如增益在最高檔實時值仍為0.00V,則增益檔位跳回最低檔,並複位到標定值為1.00V;


      e.相似度百分比:實時值/標定值=相似度%;

      f.信號幅值條:通過圖形條輔助顯示實時值與標定值的差異;

      g.增益檔位:顯示接收主機對接收信號提高增益的大小;

      h.信號時間軸:輔助顯示接收信號的幅值狀態、時間間隔;

      i.標定提示:標定確認提示;

      j.信息提示:根據相似度給出相應提示,有如下四種提示,如圖4.6、圖4.7、圖4.8、圖4.9所示:




      如圖4.6,提示電纜識別成功,即為要識別的目標電纜;

      如圖4.7,提示測量線圈反向,可能為要識別的目標電纜,需進一步分析,可參見6.3-6)-c所述;

      如圖4.8,提示信號強,一般在標定時會出現,需重新標定降低增益檔位;

      如圖4.9,提示信號弱,若在標定狀態,可根據提示重新標定提高增益檔位,在測量狀態下可認定為回流電纜,不予理會;


             五、測量模式

      識別儀分為標準模式與GPS時間同步模式兩種。

      1)標準模式:

      該模式下發射主機向要識別的電纜注入信號的時間沒經過GPS時間校準,這時接收主機接收信號主要通過方向與幅值來進行判定,如被測電纜的信號方向與標定電纜一致,幅值與標定電纜相似,則認定該電纜為要識別的電纜。標準模式見圖5.1所示:


      圖5.1 標準模式

      由圖5.1可見,不論接收機有無GPS時間同步信號,隻要發射機沒有經過GPS時間同步校準,均為標準模式。

      2)GPS時間同步模式:

      發射機與接收機均通過GPS授時,兩個儀器的時間為同步狀態。這時接收主機接收的信號不僅通過方向與幅值判定,並且要求接收信號的時間與發射信號的時間一致,才會判定為待識別的目標電纜。該模式識別的電纜準確度更高,推薦使用!GPS時間同步模式如圖5.2所示:


      圖5.2 GPS時間同步模式


            六、儀器使用

      6.1 安全測試

      儀器使用前一定要進行以下安全測試,以避免造成人員傷亡或損壞電纜識別儀及其它設備。使用電纜識別儀時,要對被測電纜進行帶電檢查,並確保該電纜處於無電狀態。

      將儀器接入被測電纜前,要對其附近末加保護的儀器或電纜進行安全檢查,並將這些帶電部分用絕緣材料進行安全保護。


      6.2 發射機的使用

      1)在儀器測試前將被測電纜斷電,並檢查周圍環境是否安全;

      2)發射主機的紅色測試線與被測電纜的一根或幾根芯線連接,黑色測試線接地;

      3)將電纜遠端的芯線與地相連,並將電纜兩端的鎧裝與地線斷開;

      4)打開發射主機電源(長按Power鍵開/關機),主機根據電纜回路的阻抗輸出相應幅值的脈衝電流,阻值越小,電流越大,接收信號更穩定;

      5)確認發射主機正常向測試電纜發射信號,發射機的脈衝信息軸有連續1秒間隔的脈衝條顯示,且“回路狀態”不為斷開。



      6.3 接收機的使用

      1)打開接收主機電源(長按麵板按鍵為開/關機);

      2)將測量柔性線圈套在要識別電纜的近端(發射主機紅色測試

      線所連接芯線的電纜上),柔性線圈方向標記務必對準電流的方向,即電纜的遠端;

      3)準備工作做好後,開始取標定值,短按按鍵,根據顯示提示(5S內在按1次鍵),係統根據要識別電纜中流過電流的大小自動調節接收主機的增益狀態,並取標定值,具體可參見4.2.2-2)-d中詳述;

      4)取完標定值,可將接收主機關機(主機會一直保存關機前的標定值與增益檔位,直到下次重取標定值),拿到電纜沿線需識別的地方進行識別工作;

      5)用柔性線圈對電纜簇中的每根電纜進行測試,直到接收主機提示:電纜識別成功,並伴有蜂鳴器鳴叫音(一長一短“滴聲”),該電纜即為目標電纜。識別成功顯示界麵參見圖4.6;

      6)測量中主機對於測量結果會有以下幾種表現形式供用戶判定:

      a.信號幅值微弱、極性為負,說明該電纜為信號回流電纜,且柔性測量線圈的指示方向與目標電纜的電流方向一致,不是目標電纜;

      b.信號幅值微弱、極性為正,說明該電纜為信號回流電纜,且柔性測量線圈的指示方向與目標電纜的電流方向相反,不是目標電纜,識別儀顯示可參見圖4.9;

      c.信號幅值與標定值相近(75%≤相似度≤125%),極性為負,說明該電纜是目標電纜,但柔性測量線圈的指示方向與目標電纜電流方向相反,該情況需檢查柔性線圈指示方向是否指向電纜遠端,如指向遠端,則需確認該電纜是否在該處的前端有回彎現象,電纜繞回來又指向了近端,識別儀顯示可參見圖4.7;

      d.信號幅值與標定值相近(75%≤相似度≤125%),極性為正,說明該電纜是目標電纜,識別儀顯示可參見圖4.6。


           七、維護保養

      1、識別儀長期不使用時請充滿電後裝箱再存放。

      2、本產品不宜存放在潮濕、高溫、多塵的環境中。

      3、識別儀使用完畢後應進行清潔擦拭,幹燥後放到保護箱中。

      4、柔性測量線圈使用完後必須擦掉泥塵、水漬,避免影響測量準確度。


           八、售後服務

      1、識別儀自售出之日起一個月內,如有質量問題,免費更換新儀器;

      2、識別儀兩年內凡質量問題由我公司免費維修;

      3、識別儀使用超過兩年,我公司負責長期維修,適當收取材料費;

      4、若儀器出現故障,請寄回本公司修理。不得自行拆開儀表,否則造成的自損我公司概不負責。

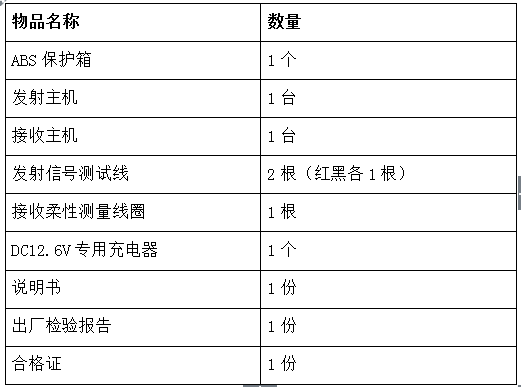

           九、配置清單
