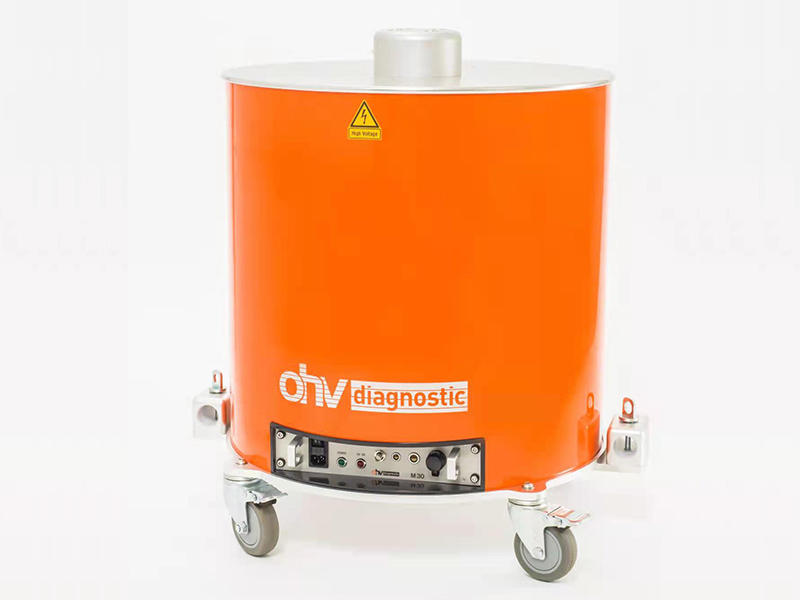

M30係列是集成式局部放電定位係統，主要用於中壓電纜的局放診斷。M30係列是集成式局部放電定位係統，主要用於中壓電纜的局放診斷。係統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。係統在測試過程中產生的阻尼交流電壓最高可達30kV，並結合新的係統硬件與係統軟件來進行診斷。

     主要包括：

   -  新的電晶體技術和激光控製技術，如高壓電晶體開關；

   -  電子元件，數字式信號處理，如高壓電晶體開關、高壓源；

-  數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低於14Bit

   -  一體化軟件，可兼容其它同類廠家數據，自動導出報告

高壓單元，能產生振蕩波高壓信號，高壓產生器可以產生0-30kV的高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控製用筆記本電腦1台；操作軟件（中/德/英文版）；外部安全控製單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，並具備防脫落安全設計；電源線、接地線、校驗線、急停線；係統最高電壓下局放量小於1pC 。

局放分析軟件無限製安裝，可以電腦安裝分析，兼容各同類廠家數據分析,同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可選擇分析相位區間,試報告一鍵自動生成 ，測試結束後及自動生成測試報告

二、性能特點：

（1）原裝進口，工藝水平高；為國際品牌進口設備，原廠正品，提供投標產品原廠項目授權書原件以及售後服務承諾函原件；

（2）*加壓程序可以程序化,自動導入國家相關標準，無需手動輸入，支持相電壓倍數輸入或絕對電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇，自動升壓；

（3）大數據平台具備機器學習功能；

（4）*電纜信息自動導入，與狀態檢測平台數據實現共享；

（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；

（6）電纜振蕩波耐壓試驗：50次；

（7）*可測量局放起始電壓、局放水平，並準確定位局放缺陷位置；

（8）*局放采集卡為工業級板卡；

（9）*數據采集裝置A/D轉換器大於14Bit；

（10）*軟件持免費無限製安裝使用,不需加密碼狗,工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據

（11）*分析軟件可以兼容市場上進口主流產品的測試數據；

（12）*具備VLF /DS/DAC三合一功能；

（13）*具備雙端定位功能；

（14）*設備具備自幹燥係統，以避免潮濕氣候引起的儀器內部幹擾；

（15）*至少選擇5個測量區間開窗分析；

（16）*補償電容支持外置測量阻抗,以消除測試導線對定位誤差的影響；

（17）*測試信號深度可以在2-10範圍內自由選擇；

（18）*自動校正功能，3個校正擋位即可保證測試精度，也可單次完成校準，中文界麵，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式

（19）*具備振蕩阻尼故障曲線校正測定功能；

（20）*測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加

（21）便攜式使用，移動方便。

工作條件

電源：

1) 電壓：110-240V

2) 頻率：48-63Hz

3) 容量：500VA

環境條件：

1) 環境溫度：-25℃～+70℃

2) 相對濕度：不大於95%，無凝露

主要技術指標及功能要求

1)阻尼振蕩波電源最大輸出電壓：≥30kV(峰值)，≥21.2kV(有效值)；

2)阻尼交流頻率範圍：20Hz~1000Hz；

3)電感線圈： ≥1.0H；

4)電容範圍： 0.02uF~8uF；

5)局部放電等級測試範圍：1pC~200nC；

6)局部放電測量標準：IEC60270；

7)局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；

8)介損測量範圍：0.1%~10.0%；

9)具備自動局放校準功能

10)符合國際標準的耐壓試驗功能

11)可描繪耐壓試驗時局放水平及趨勢

12)實時修正局放結果

13)自動校準電纜長度、接頭位置和波速

14)同時定位多個局放缺陷的位置

15)自動測量電纜電容

16)自動測量電纜介損tanδ

17)自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲

18)根據電纜長度自動調整頻帶寬度以得到反射波形

19)充電時間不超過2秒，測試時間100ms以內，為無損測試

20)具備混合電纜波速誤差修正功能

21)自動和手動分析功能

22)緊急停機功能和安全控製回路

23)峰值電壓、相電壓倍數、有效值電壓三種加壓模式

24)相位、局放譜圖顯示功能

25)自動放電功能

26)實時局放水平、位置顯示功能

27)局放水平、局放次數切換顯示

28)信息自動導入，與狀態檢測平台數據實現共享；

29)電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；

30)可測量局放起始電壓、局放水平，並準確定位局放缺陷位置；
