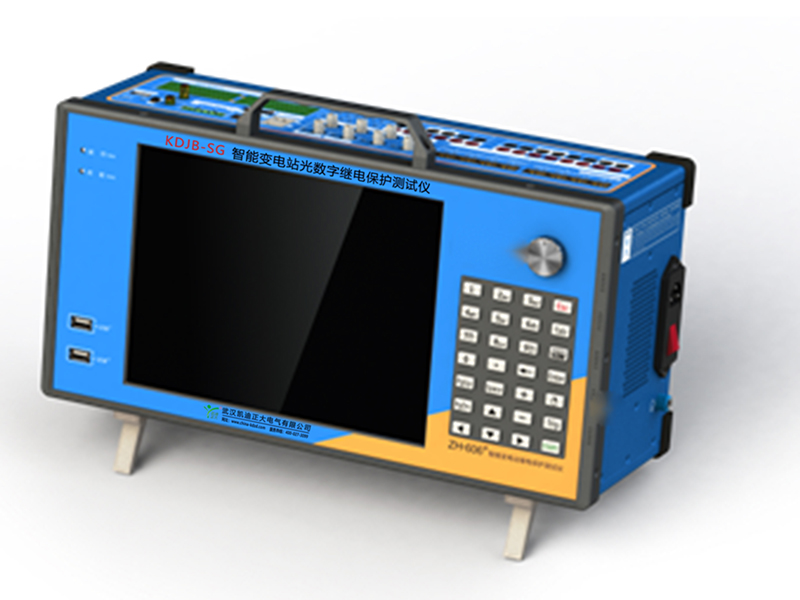

KDJB-SG 智能變電站光數字繼電保護測試儀
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言谘詢
- 產品概述
- 產品特點
- 詳細參數
- 售後保障
- 校準證書
- 相關問答
本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規範設計，同時基於IEC61850通信標準體係，采用新的計算機技術實現的繼電保護試驗裝置。
本產品基於PowerPC平台，采用模塊化的開發方式，體積小、重量輕，可實現對合並單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用於變電站、各類科研單位及設備製造企業。
技術特點
支持智能測試模板編輯，測試過程中可添加測試項目，並保存為可重複使用的測試工程文件，提高後期定檢、消缺階段的測試效率；
具備數字式保護自動測試功能，可一鍵完成單個保護裝置測試項目；
可對數字化變電站的合並單元、保護、測控裝置、智能終端進行測試；
具備報文記錄和分析功能，為現場故障診斷提供快捷幫助；
支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，並且支持按照遞變、滑差、綜合的方式進行自動變化試驗；
支持虛端子圖形化顯示功能，數據流向清晰明了；
支持FT3、FT3擴展及DL/T 282報文輸出，並且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；
支持故障仿真和PCAP、COMTRADE格式數據回放功能；
具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；
具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式並可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；
支持同時輸出8路授時信號；
具有異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、大報文幀、失步、重複報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；
開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；
支持單纖發送、單纖接收；
配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；
配備10.4寸高分辨率顯示屏，支持觸摸操作；
配備WIFI模塊及4G模塊，支持遠程測試功能；
獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。
接口完整 裝置麵板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。
內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。
完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
輕小型高集成單機和一體化結構 屬於跨專業聯合設計產品，綜合多科技成果。體積小，重量輕，具有很高的性能價格比。
主要技術參數
IEC 61850接口 | |
功能 | 配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端 |
接口類型 | LC |
數量 | 8對，其中2對為100/1000M自適應，6對為100M |
波長 | 1310/850nm |
FT3接口 | |
功能 | GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送 |
接口類型 | ST |
數量 | 6個發送口，2個接收口 |
相位 | |
範圍 | 0~360° |
準確度 | ±0.1° |
分辨率 | 0.1° |
頻率 | |
範圍 | 0~1000Hz |
準確度 | <±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz) |
分辨率 | 0.001 Hz |
時間 | |
範圍 | 1ms~9999.999s |
分辨率 | 1ms |
開關量輸入 | |
數量 | 8對, 可接空接點及帶電位接點(0~250V) |
開關量輸出 | |
數量 | 6對，其中2對為快速開出 |
遮斷容量 | DC250V /0.5A |
反應時間 | ≤0.1ms |
同步 | |
接口類型 | GPS/BD ANT,IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588 |
數量 | GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對 |
無線連接 | |
接口類型 | WIFI,4G(選配) |
有線連接 | |
接口類型 | 百兆Lan口，RJ45 |
數量 | 2個 |
模擬量小信號輸入 | |
接口類型 | 航空插頭，交流電壓 |
數量 | 12路 |
模擬量小信號輸出 | |
接口類型 | 航空插頭，交流電壓 |
數量 | 12路 |
供電電源 | |
供電電壓 | AC 220V，允許偏差：-20%~15% |
供電頻率 | 47~65 Hz |
USB 口 | |
數量 | 2個 |
工作環境條件 | |
工作溫度 | -10℃~50℃ |
濕度 | ≤95%,無凝露 |
其他 | |
重量 | 5.5kg |
尺寸 | 146mm x 390mm x 212mm(長x寬x高) |
聯機接口 | RJ45 |
顯示屏 | 10.4寸真彩液晶顯示 |
環境條件
正常工作溫度： --5℃~45℃
極限工作溫度： --10℃~50℃
儲存及運輸： 0℃~40℃
工作濕度： 20%~90%，無凝露
工作環境： 無腐蝕性氣體
大氣壓力： 80kPa~110kPa
海拔： 0~3000m
