概述
可導入客戶工件檢測工藝，會開機就能探傷；
DAC、AVG、回波編碼等工具齊全；
重複發射率：20-1500Hz準確調節，高速掃查，不漏檢；
高信噪比，波形非常穩定，特殊的抗幹擾設計，不懼惡劣工況；
10位AD，可使用15M探頭，細節盡顯，微小缺陷下靈敏度和分辨力高；
高清高亮顯示，界麵立體美觀，人性化操作風格；
探頭校準、曲線製作等各種操作提示，對話框互動，無需看說明書；
可以跟電腦軟件生成探傷報告，並實現打印；
IP65防護標準，堅固耐用，防水防塵，阻尼支架可調角度；
單電8小時連續工作，2小時快充，可獨立充電，兩塊實現不間斷工作。

技術數據
檢測範圍：10米(鋼中、縱波)，透射20米（可擴展）
聲速範圍：(1000～15000)m/s
重複發射率：20-1500Hz 可調節
動態範圍：≥38dB
垂直線性誤差：≤2.5%
水平線性誤差：≤0.2%
分 辨 力：>40dB(5P14)
靈敏度餘量：>65dB(深200mmФ2平底孔)
數字抑製：(0～80)%，不影響線性與增益
探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭，爬波探頭，表麵波探頭
閘 門：進波門、失波門；單閘門、雙閘門
報 警：蜂鳴報警，LED燈報警
電 源：直流（DC）9V
電池工作時間：8小時
外型尺寸：240×153×38 (mm)
重 量 ：0.95Kkg
環境溫度：(-10～50)℃
相對濕度：(20～95)%RH
脈衝幅度：100V、200V、300V、400V、500V分級選擇，適用探頭範圍廣
脈衝寬度：在(0.03～0.51)µs範圍內連續調節，以匹配不同頻率的探頭
探頭阻尼：50Ω、100Ω、150Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求
硬件實時采樣：高分辨率10位AD轉換器，采樣速度150MHz，波形高度保真
檢波方式：正半波、負半波、全波、射頻檢波
濾波頻帶：（0.2～15）MHz
閘門讀數：單閘門和雙閘門讀數方式可選；閘門內峰值讀數
總增益量：110 dB（設有0.1dB、1dB、2dB、6dB步進值）
插頭插座：BNC/LEMO可選

注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得

主要功能
自動校準1A：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；　
自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；　
自動增益、回波包絡、峰值記憶功能提高了探傷效率；　
φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值,大平底自動計算；　
500個獨立探傷通道（可擴展），可自由輸入並存儲行業的探傷標準，現場探傷無需攜帶試塊；　
可自由存儲、回放1000幅A掃波形及數據（可擴展）；
外接U盤，內部存儲可以隨時導出，也可以直接存儲無限量的探傷存儲文件。　

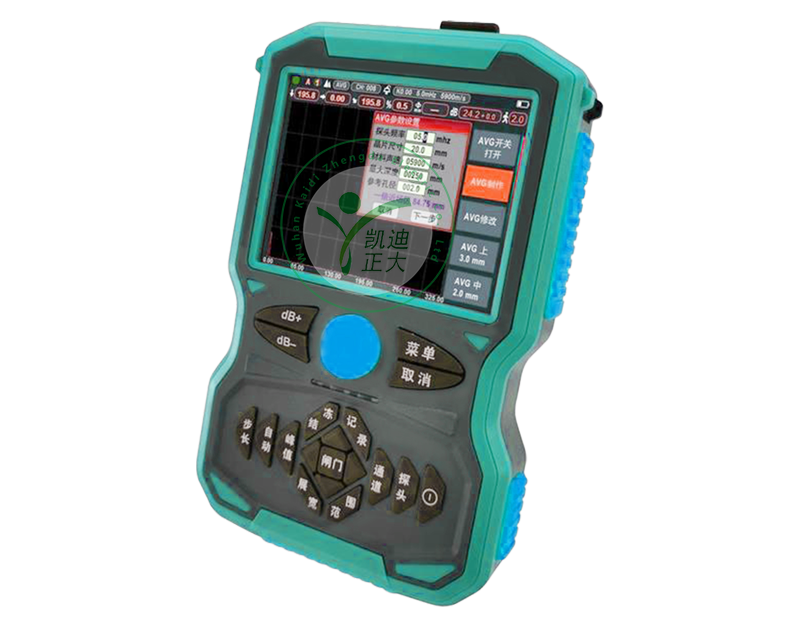

DAC、AVG自動生成並可以分段製作，取樣點不受限製，並可進行修正與補償；
17個內置探傷標準可調出，可以自由輸入各種行業標準； 　
發射脈衝寬度和強度可調；
高性能安全環保鋰電池供電，標配可連續工作8小時以上，選配可增加電池容量到15小時；　
實時時鍾記錄：實時探傷日期、時間的跟蹤記錄，並存儲；　
數字抑製，不影響增益和線性；　
增益補償：對表麵粗糙度、厚工件遠距離探傷等因素造成的Db衰減可進行修正；　
曲麵修正：用於曲麵工件探傷，可實時顯示缺陷周向位置和深度；
角度和K值兩種輸入方式　 ；
回波次數分析；　
回波編碼：以不同顏色顯示1~9次回波，便於判斷缺陷位置；
裂紋測高：利用端點衍射波自動測量、計算裂紋高度； 　
DAC聲光報警；　
屏幕的凍結和解凍；　
角度和K值兩種輸入方式；　
波形填充；　
電源狀態指示；　
捕捉標記；　
閘門內波形顏色標記；
閘門內展寬。
球化率測量

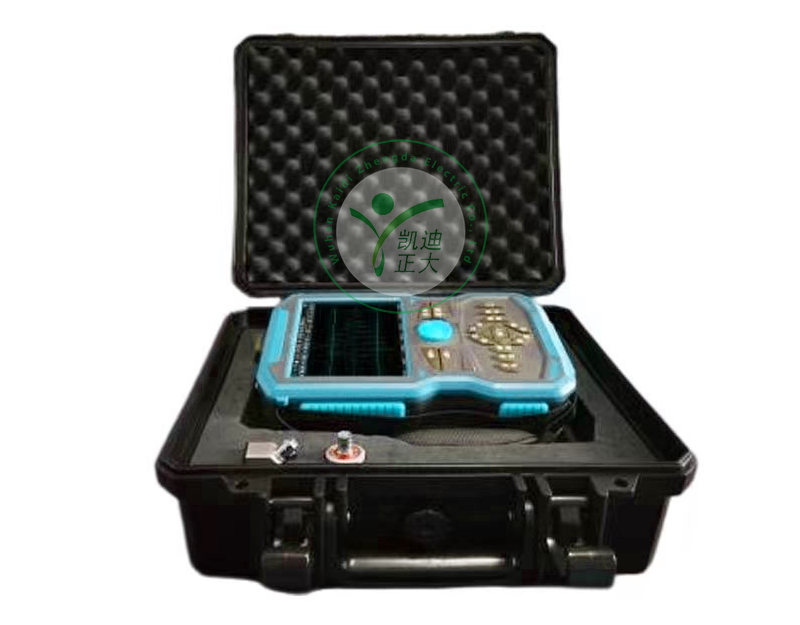

標準配置

主機：1 台
產品包裝箱：1 個
直探頭：1 個
使用說明書：1 本
斜探頭：1 個
合格證、裝箱卡、保修卡：1 套
9V 電源適配器：1 個
儀器腕帶：1 條
探頭連接線：1 根

選配配置
標準試塊
其他種類探頭
其他探頭線纜
耦合劑
藍牙打印機
