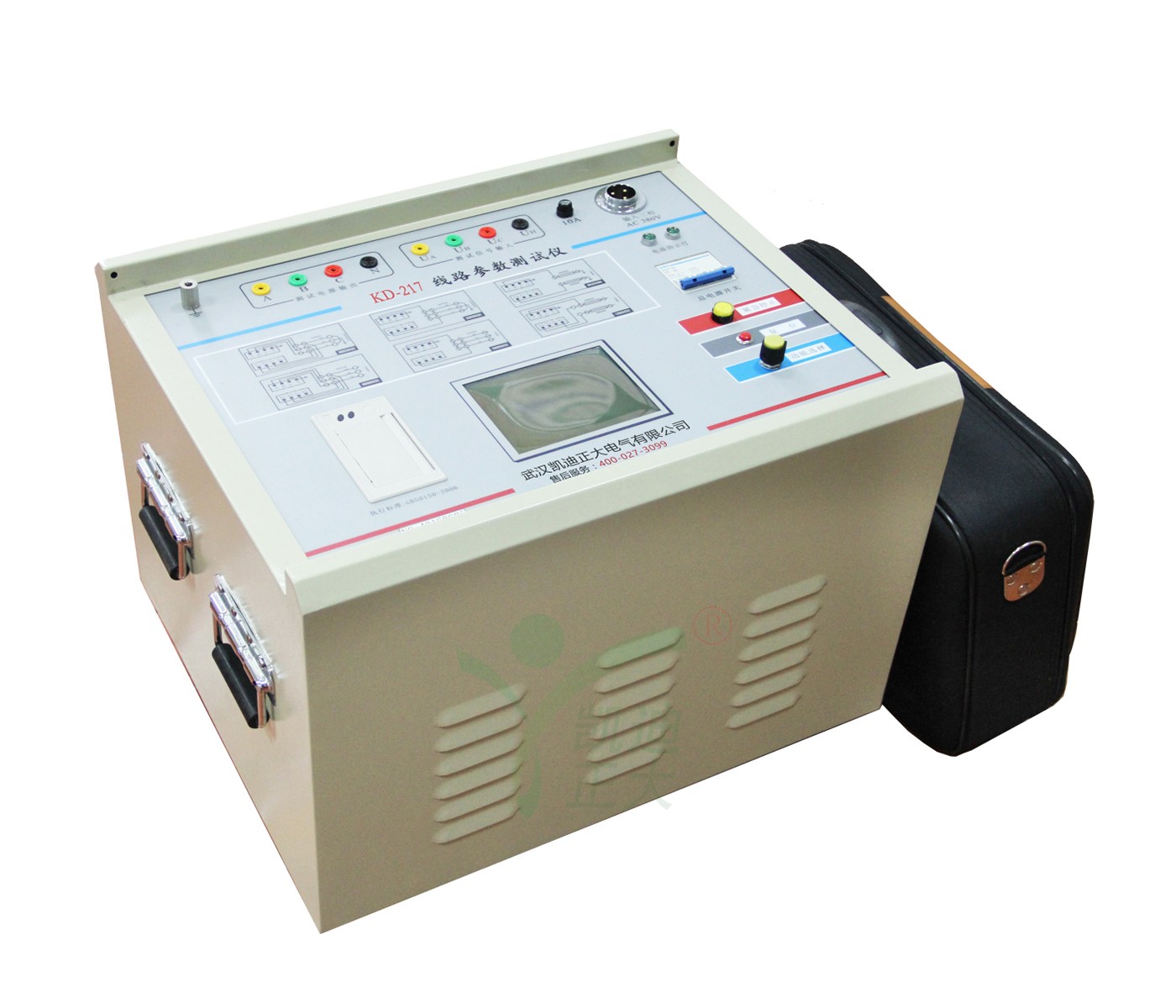

KDXL-217 輸電線路工頻參數測試儀
KDXL-217 輸電線路工頻參數測試儀
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言谘詢
- 產品概述
- 產品特點
- 詳細參數
- 售後保障
- 校準證書
- 相關問答
新建高壓輸電線路在投入運行之前，除了檢查線路絕緣情況、核對相位外，還應測量各種工頻參數值，作為計算係統短路電流、繼電保護整定、推算潮流分布和選擇合理運行方式等工作的實際依據。一般應測的參數有直流電阻R、正序阻抗Z1、零序阻抗Z0、正序電容C1和零序電容C0、相間電容C12。
對於同杆架設的多回路或距離較近、平行段較長的線路、還需測量耦合電容Cm和互感阻抗Zm。
測量參數前，需要記錄線路的有關設計資料如線路名稱、電壓等級、線路長度、杆塔型式、導線型號和截麵等，並根據這些資料和現場情況作出測試方案。
在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，最後用指針式的高精度電壓表、電流表、功率表測量各個電參數，最後計算得到輸電線路工頻參數測試結果。使整套試驗設備體積大、重量大，需要吊車配合工作，十分不利於現場測量，而且由於測試電源為工頻電源，易與耦合的工頻幹擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，這對電源的容量和體積又進一步提高。
KDXL-217輸電線路參數測試儀能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同杆多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。
儀器滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。
儀器采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的幹擾，從根本上解決了強電場幹擾下準確測量的難題。

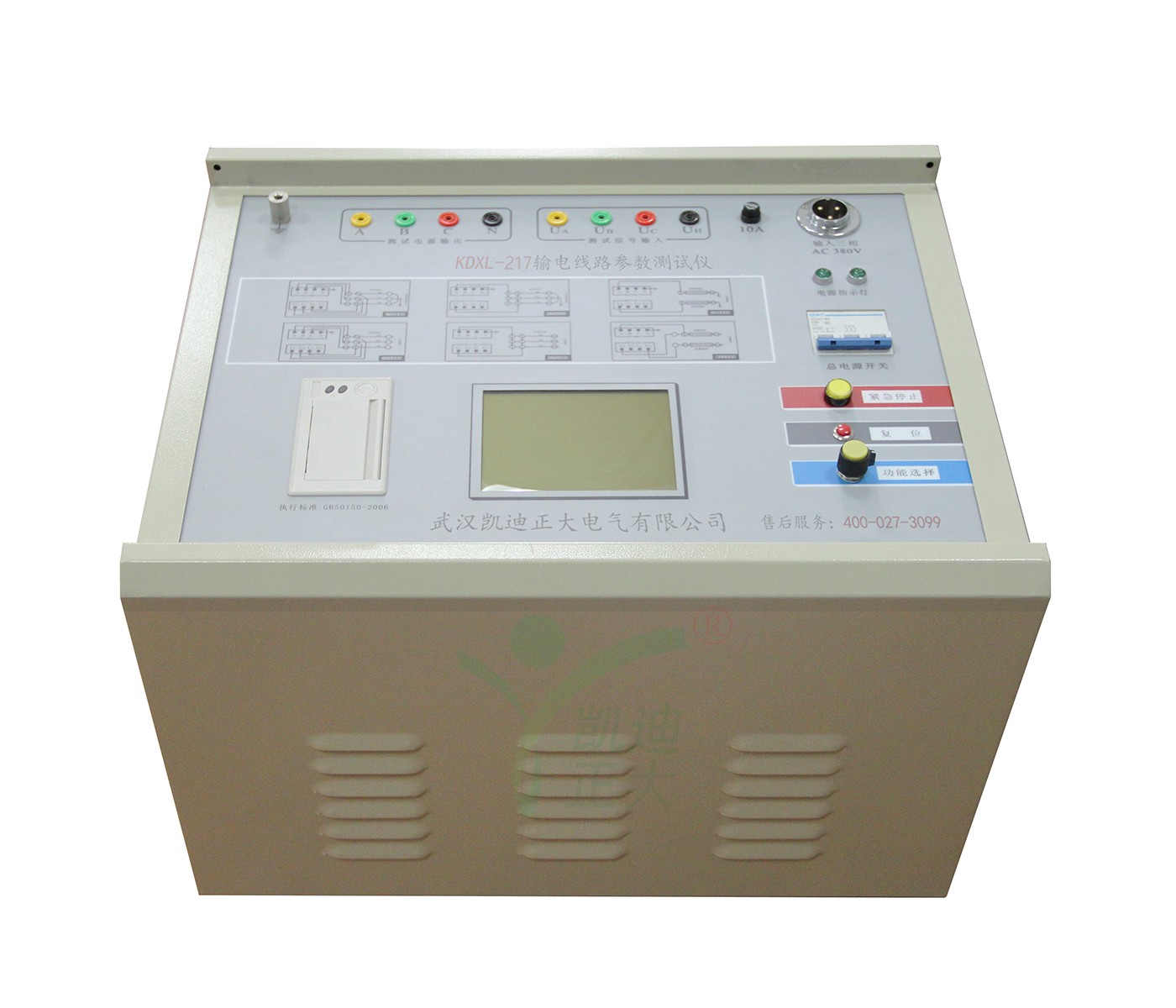

KDXL-217 輸電線路工頻參數測試儀
1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗、耦合電容、相間電容測量；
2、抗幹擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量；徹底解決現有測試手段存在的測試接線倒換繁瑣、幹擾、穩定度、精度等方麵的問題。
4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一台儀器。
5、儀器采用320*240大屏幕點陣液晶顯示，進口旋轉鼠標操作，嵌入式漢字微型打印機打印結果；
6、儀器測試過程快捷，儀器自動完成測試，一分鍾完成一個序參數的測量，試驗時間縮短，20分鍾內可完成傳統方法1天的工作量；
7、測量精度高，三組異頻電源42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz
一組工頻電源50.0Hz/50.0Hz
可供選擇，輕鬆分離工頻及雜波幹擾，有效地實現小信號的高精度測量；
KDXL-217 輸電線路工頻參數測試儀
輸入電源 | 三相AC380V±10%，50Hz | ||
輸出 最大電壓 | AC 200V 精度：1% | ||
輸出 最大電流 | 5A | ||
輸出信號頻率 | 42.5Hz/57.5Hz；45Hz/55Hz；47.5Hz/52.5Hz；50Hz/50Hz | ||
測量範圍 | 正序電容 零序電容 耦合電容 | 正序阻抗 零序阻抗 互感電抗 | 阻抗角 |
0.1～50μF | 0.5～400Ω | 0～360° | |
測量分辨率 | 0.01μF | 0.01Ω | 0.01° |
測量準確度 | 0.1μF～1μF時 ±3%±0.05μF 1μF～50μF時 ±1.5%±0.03μF | 0.5Ω～1Ω時 ±3%±0.05Ω 01Ω～400Ω時 ±3%±0.03Ω | ±0.2°（電壓>1.0V） ±0.3°（電壓>0.2～1.0V） |
抗幹擾參數 | 幹擾電壓：接入儀器測試電源後的縱向感應電壓＜350V； 幹擾電流：線路首末兩端短接接地時＜40A； 能在儀器輸出信號與幹擾信號比為1:10的條件下穩定準確完成測試。 | ||
尊敬的武漢国产精品麻豆VA在线播放正大電氣有限公司用戶，麻豆黄色视频下载對您做出如下承諾：
一、產品質量保證：
1、我方保證提供的產品為符合技術條件優質產品，對人和環境不會造成危害！
2、我方保證提供的產品是全新的合格產品。對不滿足要求的產品保證無條件退貨。
3、我方保證所提供產品經過嚴格的出廠檢驗，根據客戶要求可以進行國家相關機構的檢驗鑒定。
4、我方對供應產品的軟件提供免費升級。
二、售前服務：
1、提供專業谘詢：麻豆黄色视频下载保證在2小時內回複您所提出的專業技術問題，免費進行技術溝通，幫助選型。
2、提供詳細的資料：麻豆黄色视频下载保證在24內將您所需要的相關技術資料郵出。
3、提供合理的報價：麻豆黄色视频下载保證在2小時內對您所需要的產品進行合理的報價。
4、提供考察接待：麻豆黄色视频下载保證隨時接待您的考察，盡力為您的考察工作提供各種便利條件。
三、售中服務：
1、無論合同大小，麻豆黄色视频下载保證都將認真、嚴謹、誠信的對待每份合同。
2、麻豆黄色视频下载保證符合您的要求，簽定嚴密的、科學的《技術協議》。
3、麻豆黄色视频下载保證守時、保質、保量的嚴格執行合同規定的各項條款。
4、麻豆黄色视频下载保證按合同規定提供送貨、安裝、調試、培訓等各項服務。
四、 售後服務：
1、若產品在使用過程中存在疑慮，麻豆黄色视频下载保證15分鍾內進行電話指導，直至最終解決問題。
2、麻豆黄色视频下载保證產品在3年內免費保修、檢定和校準，並提供終身維修服務。保修期內凡因產品質量引起的產品維修，元器件費用由我公司承擔。
3、麻豆黄色视频下载保證為貴單位建立詳細的客戶檔案，定期對貴單位所使用的儀器設備進行跟蹤服務。
4、用戶在使用武漢国产精品麻豆VA在线播放正大電氣有限公司產品的同時，我公司也為用戶提供相關的延伸服務，包括：產品的升級、產品的換購等。
1、麵對電力輸電線路故障麻豆黄色视频下载該怎辦？
答：在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，最後用指針式的高精度電壓表、電流表、功率表測量各個電參數，最後計算得到輸電線路工頻參數測試結果。使整套試驗設備體積大，重量大，需要吊車配合工作，十分不利於現場測量，而且由於測試電源為工頻電源，極易與耦合的工頻幹擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，這對電源的容量和體積又進一步提高。
本儀器能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同杆多回架設的工頻參數（正序電容、正序阻抗、零序電容、零序阻抗、互感和耦合電容等），完全滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。
儀器采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的幹擾，從根本上解決了強電場幹擾下準確測量的難題。
1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗和耦合電容測量；
2、抗幹擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量；徹底解決現有測試手段存在的測試接線倒換繁瑣、幹擾、穩定度、精度等方麵的問題。
4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一台儀器。
5、儀器采用320*240大屏幕點陣液晶顯示，美國進口旋轉鼠標操作，嵌入式漢字微型打印機打印結果，操作十分簡便；
6、儀器測試過程快捷，儀器自動完成測試方式控製、升降壓控製和數據測量計算，並打印測量結果，一個序參數的測量為一分鍾完成，試驗時間縮短，工作量大大減少，20分鍾內可完成傳統方法兩個小時的工作量；
7、測量精度高，儀器本身提供三組接近工頻的異頻電源（42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz）可供選擇，輕鬆分離工頻及雜波幹擾，有效地實現小信號的高精度測量；
